ZSST-3900A無線高壓衛星授時遠程核相儀

可以對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能,核相電壓等級：AC 1V～550kV
參考標準：GB 13398-2008
- 內置六合一多模衛星授時模塊，支持多種衛星導航系統
- 無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試
- 同時具有高壓驗電器、相位表、相序表、變壓器組別判斷等

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

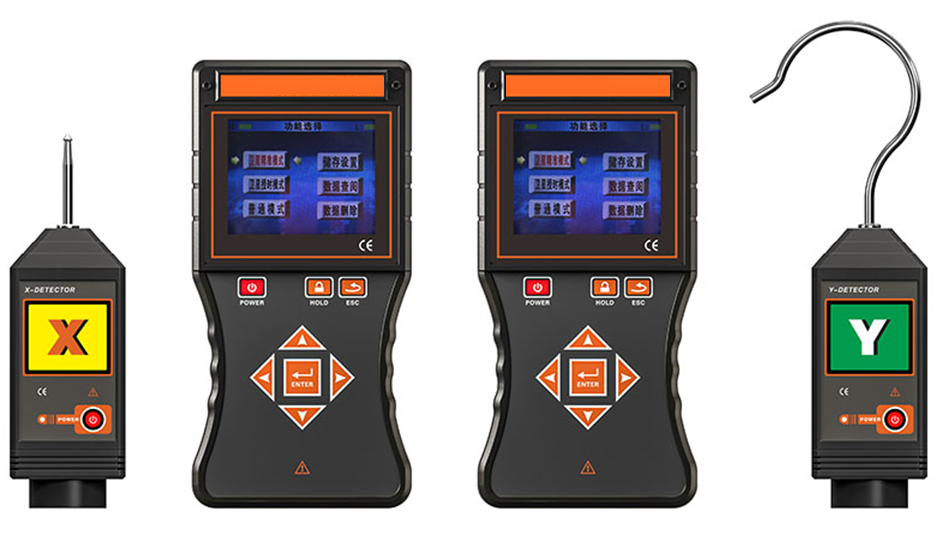

ZSST-3900A無線高壓衛星授時遠程核相儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，可以對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能。

產品別稱

無線高壓衛星授時遠程核相儀、無線衛星授時遠程核相儀、無線衛星授時遠程核相儀

產品特征

1、衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。

2、接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。

3、接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛嫫胀ê讼嗑嚯x可達160m，衛星授時核相距離大于500km，能對1V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！

4、本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。

ZSST-3900A無線高壓衛星授時遠程核相儀參數
功能	無線高壓衛星授時語音核相，頻率、相位、相序、驗電測試
電源	接收器： DC 7.4V可充鋰電池探測器： DC 3.7V可充鋰電池 USB充電接口，連續工作約10小時
核相模式	衛星秒脈沖精準模式、衛星授時模式、普通模式
傳輸方式	315MHz、433MHz無線傳輸
核相距離	衛星授時模式距離不受限制，達500km以上
核相距離	普通核相模式距離160m
顯示模式	3.5寸真彩液晶屏顯示
量程	核相電壓等級：AC 1V～550kV
	相位：0°～360°
	頻率：45Hz～75Hz
分辨力	1°；0.1Hz
精度 (23℃±5℃，80%RH以下)	衛星授時核相：≤±5°
	普通核相：≤±10°
	頻率：≤±2Hz
相別定性	XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～150°或210°～270°為異相
語音功能	同相、異相、X信號正常、Y信號正常等語音功能
持續核相時間	在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相
絕緣桿尺寸	拉伸后長約5m；收縮后長約1m
核相方式	接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
核相方式	非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
首次搜星時間	第一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天
授時精度	小于30nS
儀表尺寸	探測器：長寬厚145mm×60mm×48mm
儀表尺寸	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示	搜索衛星時動態顯示“----”符號
自動關機	接收器開機約30分鐘后，儀表自動關機
自動關機	探測器開機約15分鐘后，儀表自動關機
額定電流	探測器：35mA max；接收器：300mA max
電池電壓	當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
儀表質量	探測器：205g(含電池)
	接收器：395g(含電池)
	絕緣桿：1.45kg
	總質量：12.6kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)
	接收器：2000V/rms(外殼前后兩端之前)
結構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

附件
1	探測器	2個(X、Y各1個)
2	接收器(主機)	2個
3	天線	4根
4	伸縮絕緣桿	2根
5	鋁箱	1個
6	探鉤、探針	4根(各2根)
7	8.4V 1A充電器	1套
8	鋰電池	4個(儀表內)
9	自校線	1根
10	彈簧式輔助接地線	2根
11	說明書	1本
12	出廠報告	1份
13	合格證	1張
