ZSWJF無局放耐壓試驗系統（50KV-300KV）

對電氣設備及絕緣材料的耐電壓強度及局部放電測試
參考標準：DL/T 848.2-2018，DL/T 474.4-2018
- 控制方式：自動、手動
- 自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙?jiān)囼?yàn)報告

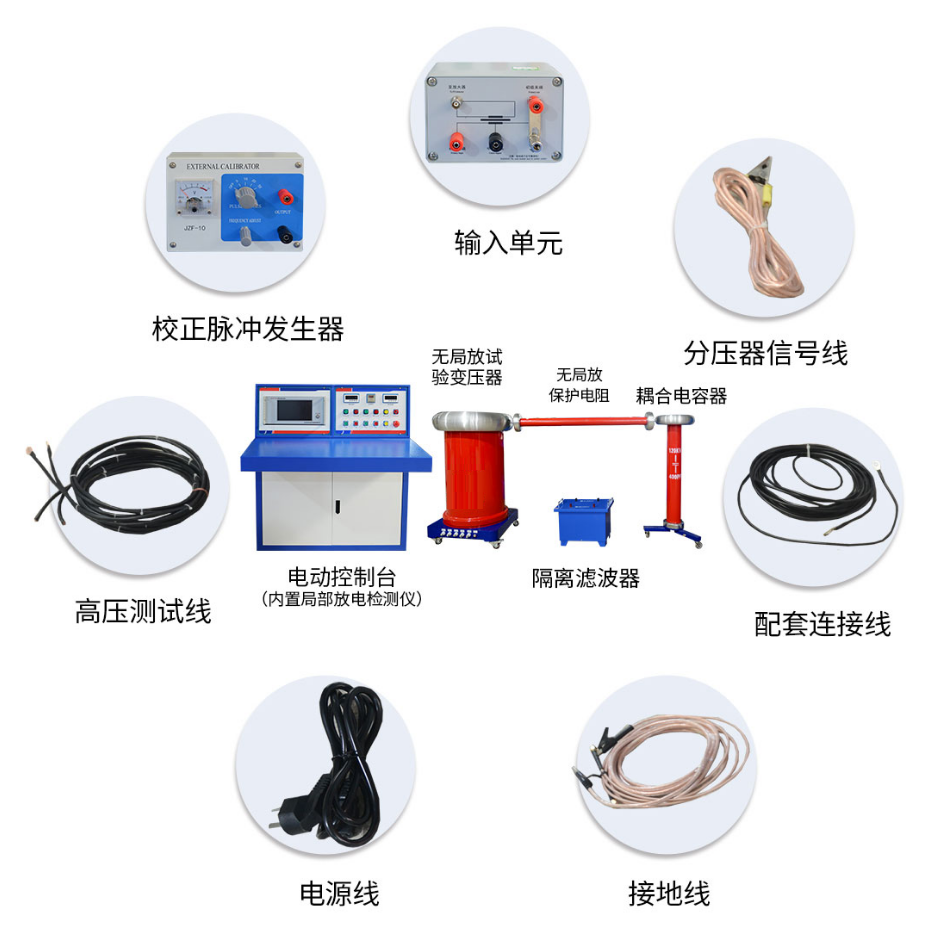

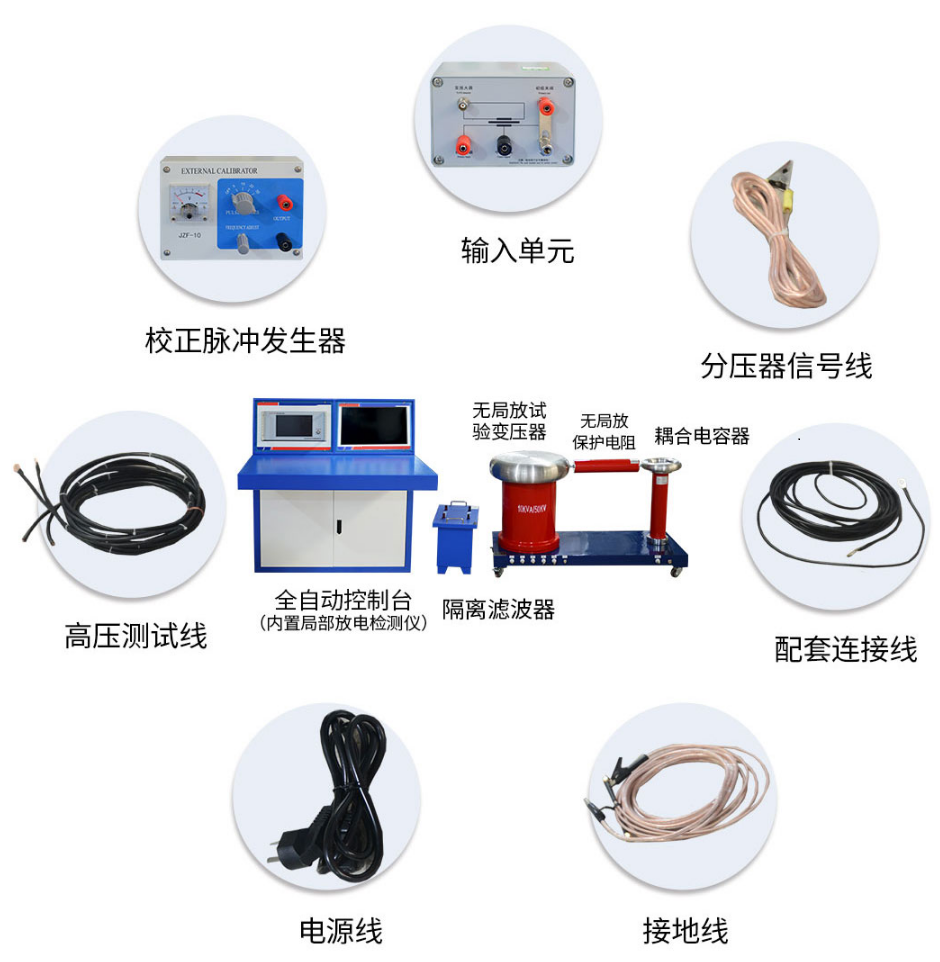

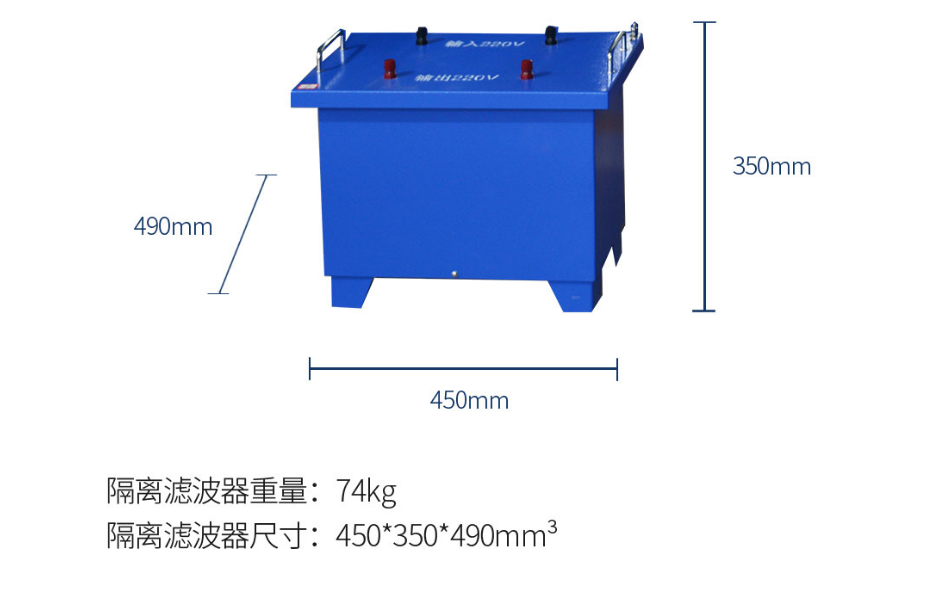

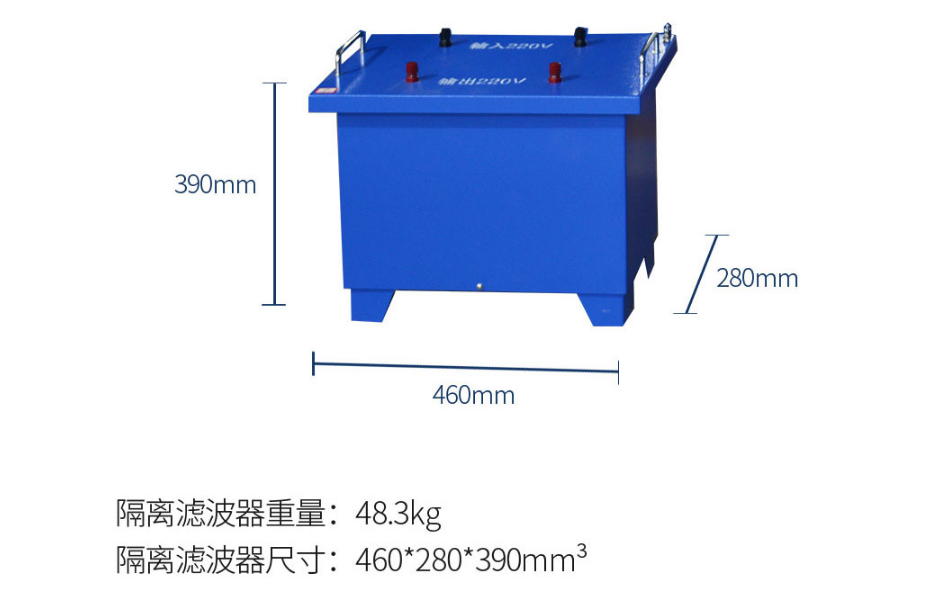

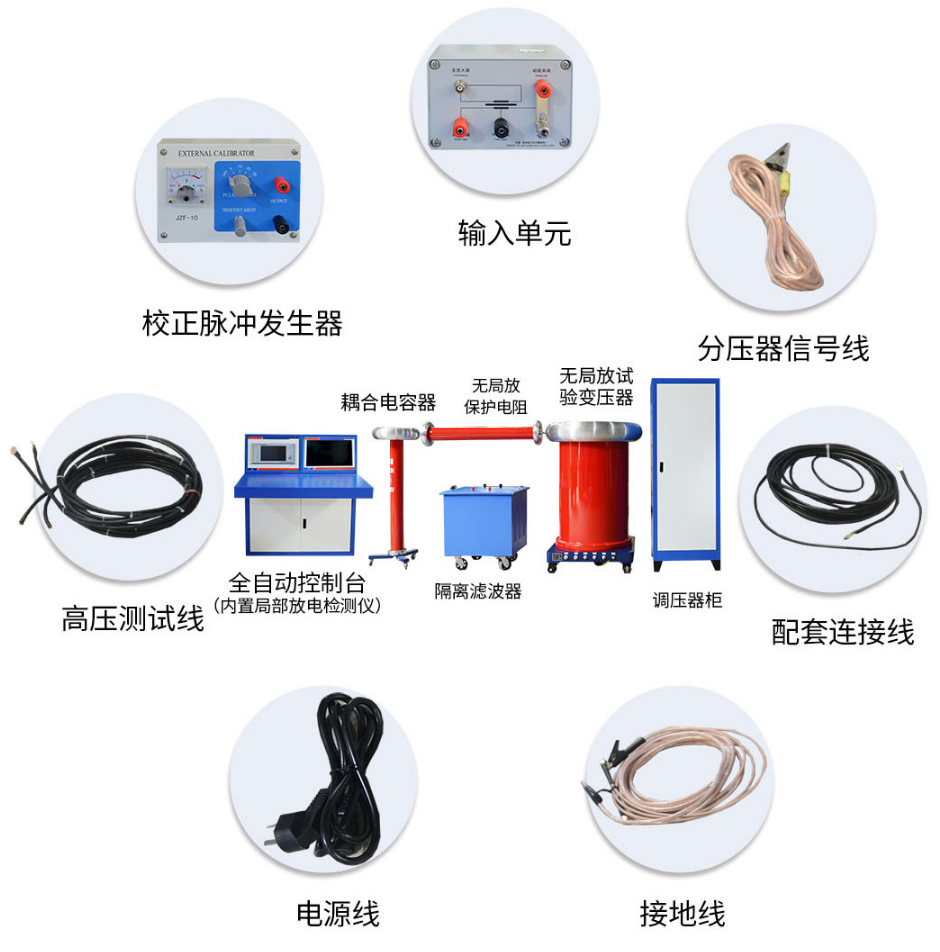

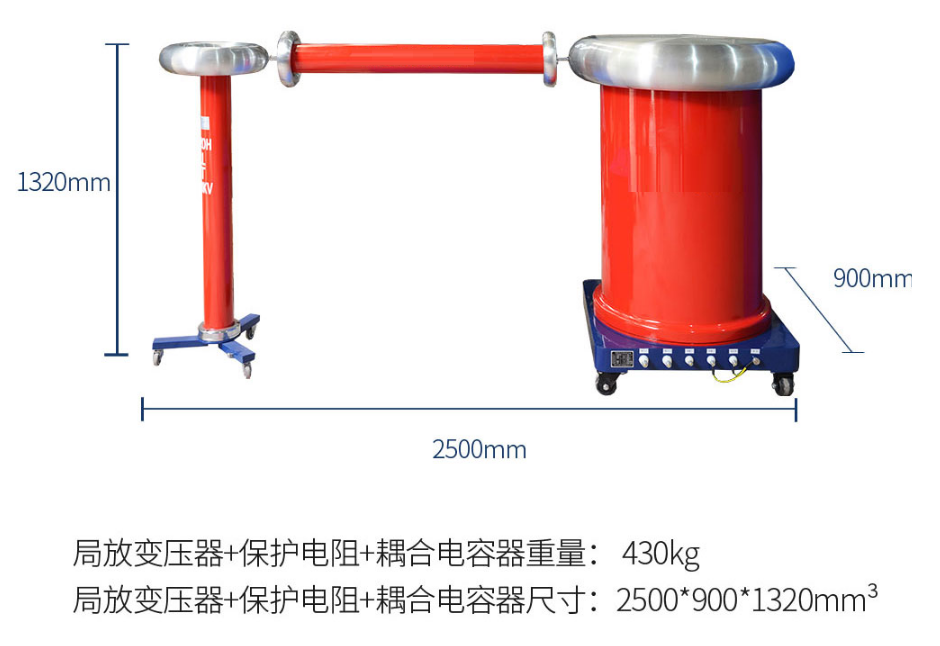

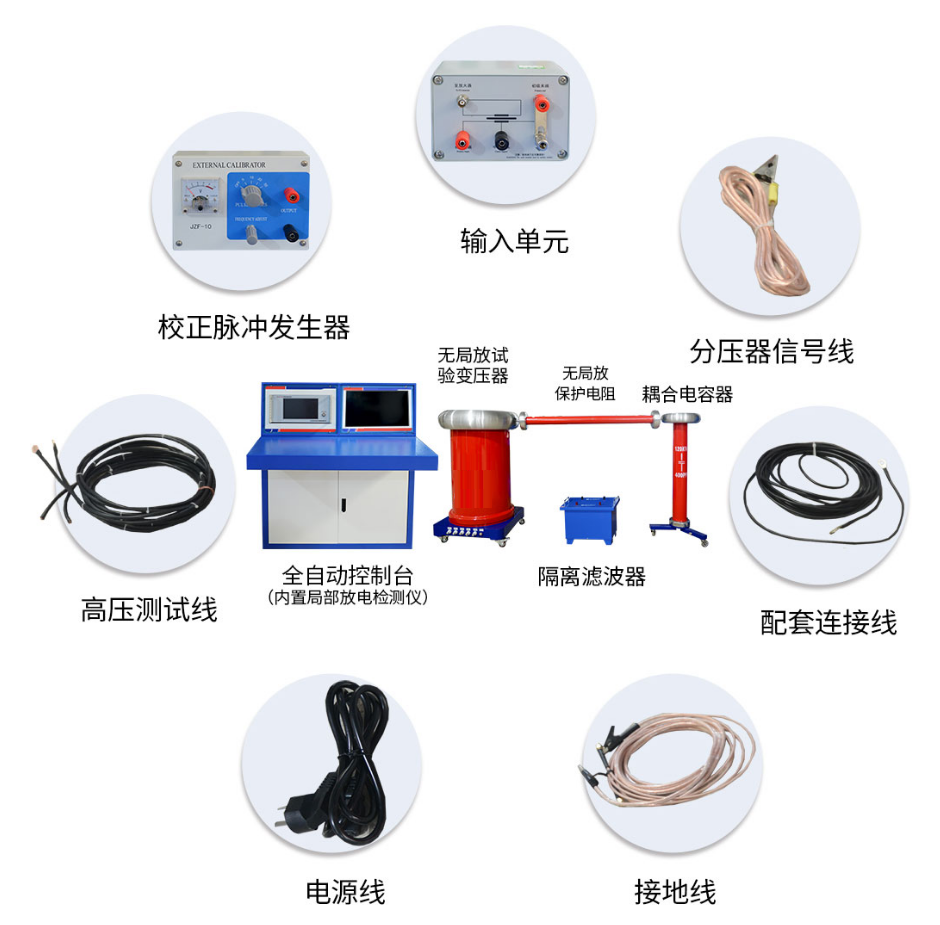

- 組成：無局放隔離濾波變壓器、無局放試驗變壓器、限流電阻，調壓器控制臺、無局放耦合電容、分壓器等

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

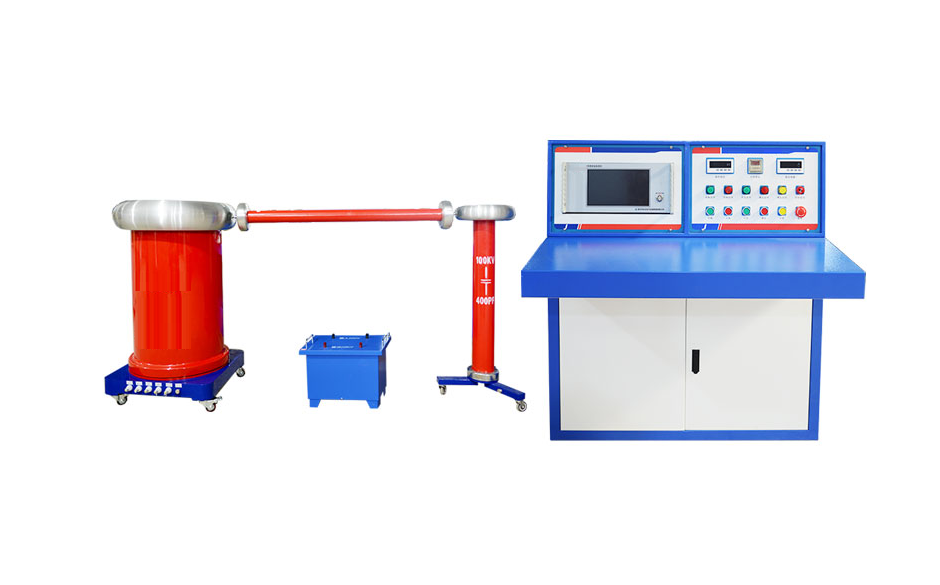

ZSWJF無局放耐壓試驗系統（50KV-300KV）

適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。
ZSWJF局部放電測試系統是我司研發的新型數字式局部放電測試系統 儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。

產品別稱

局部放電測試儀、局部放電耐壓試驗裝置、無局放耐壓試驗裝置、無局放耐壓裝置、局部放電測試裝置

產品特征

特點

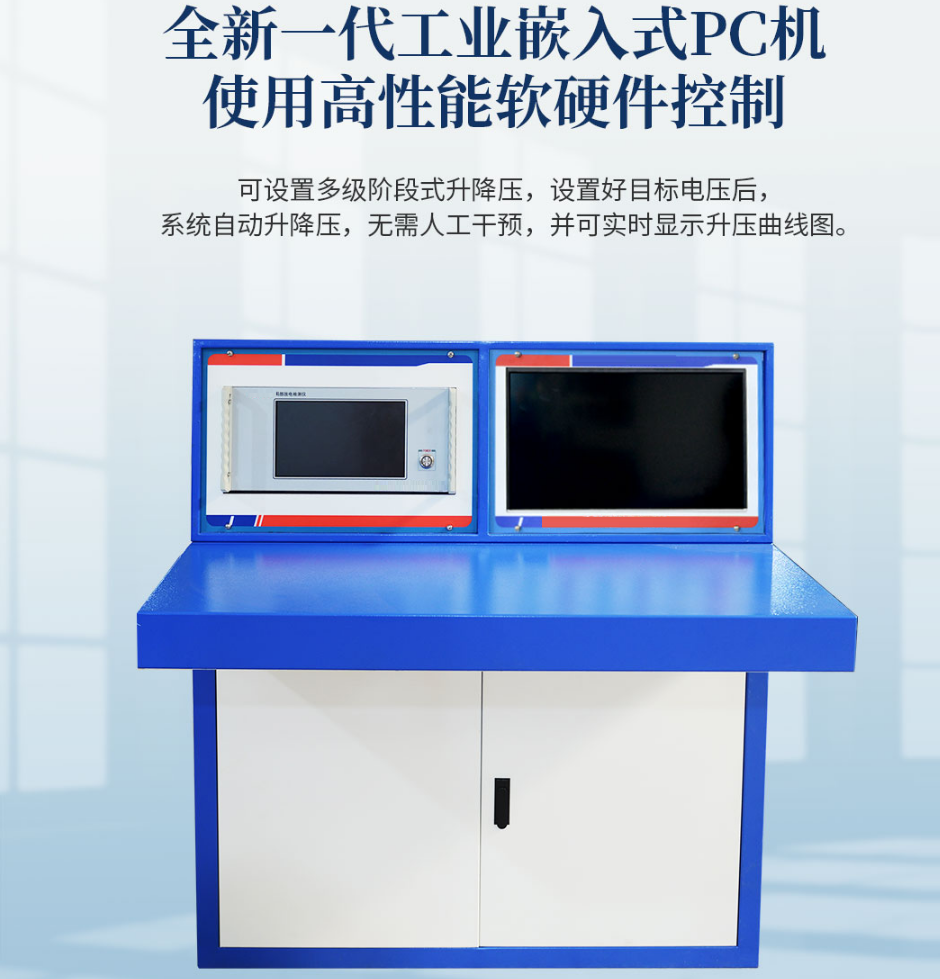

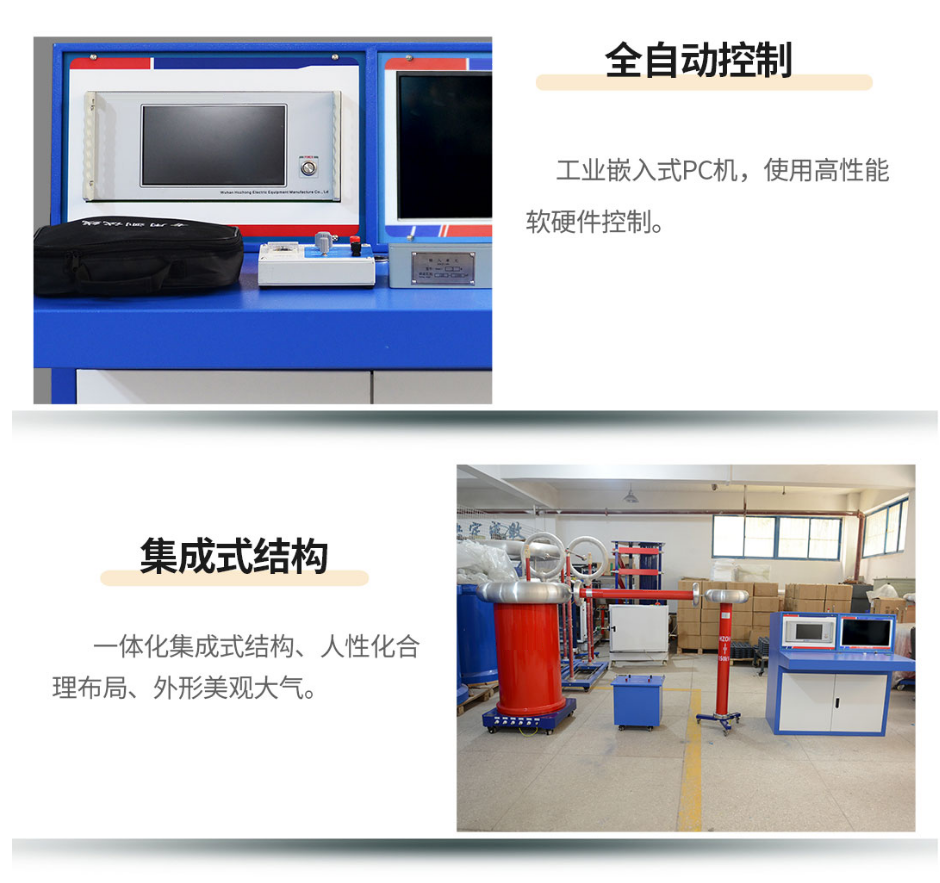

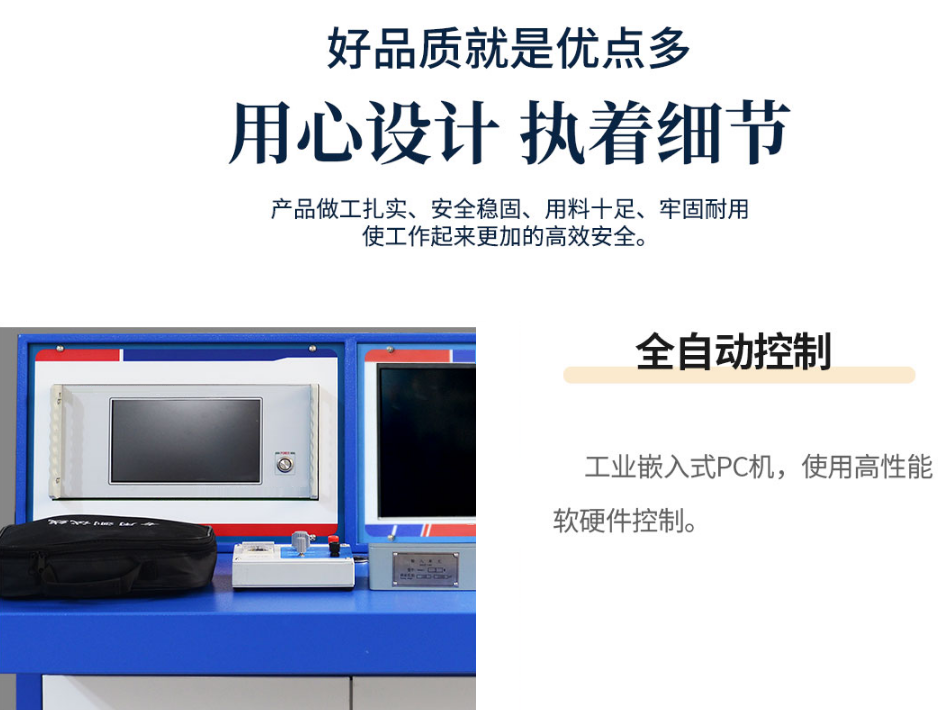

1、ZSWJF無局放耐壓試驗系統使用全新一代工業嵌入式PC機，高性能軟硬件控制；

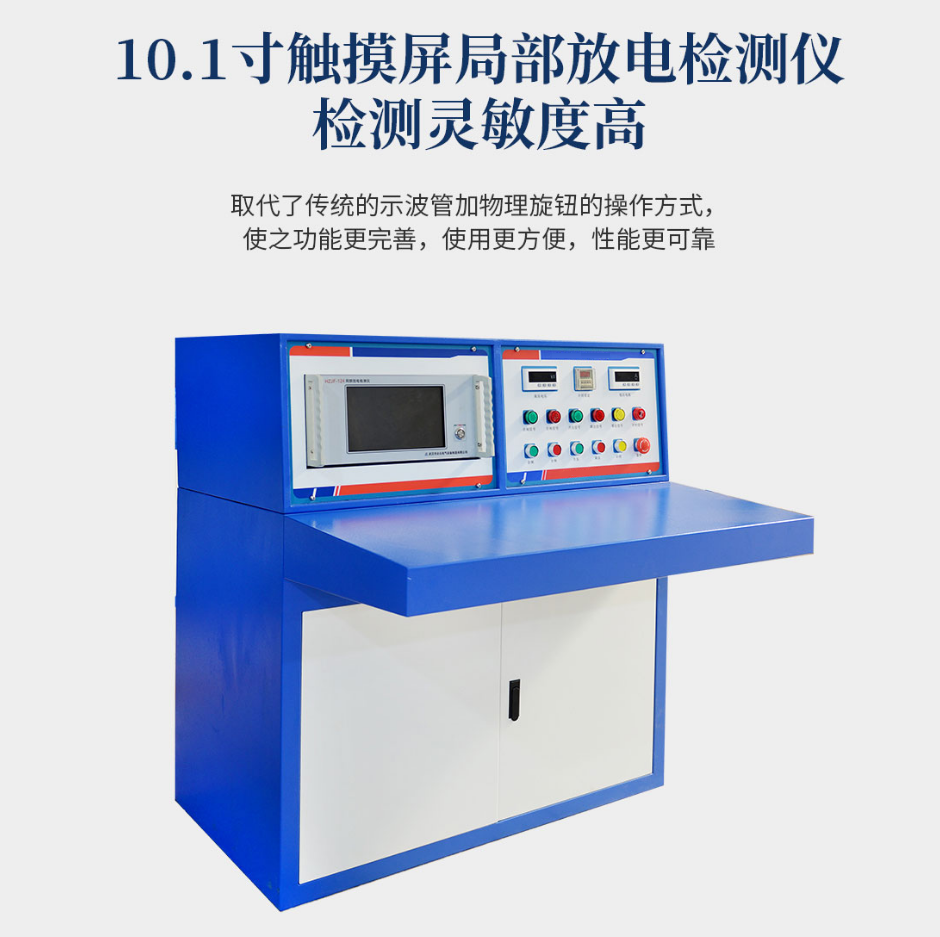

2、局部放電測試系統采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠；

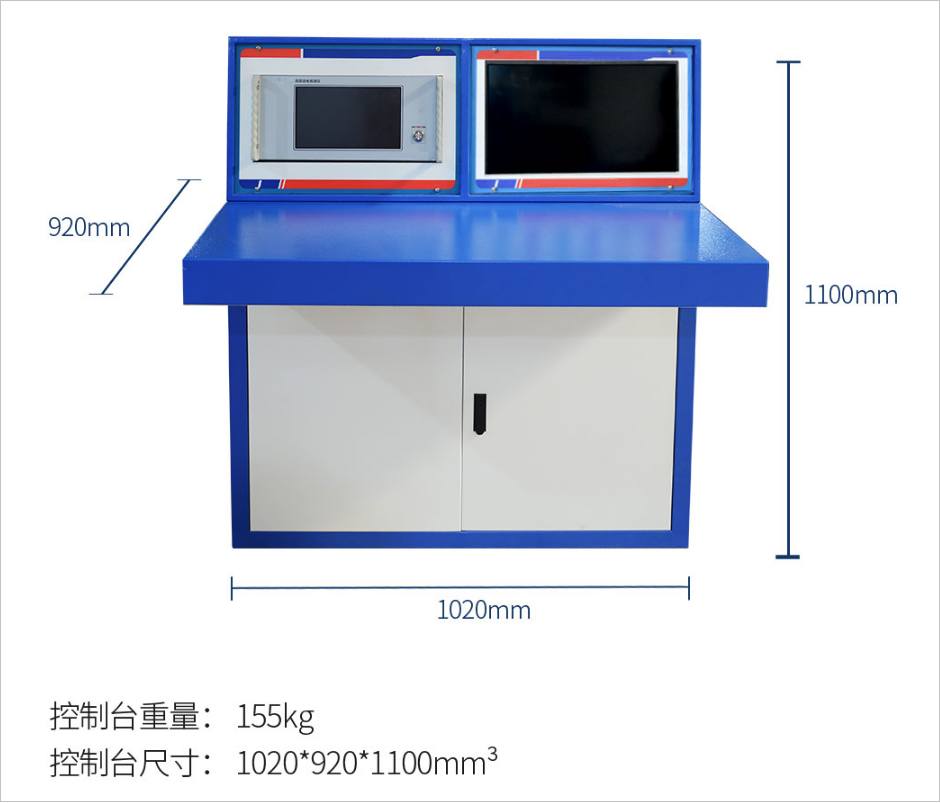

3、控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾；
4、全中文界面，操作簡單明了，適用面廣；
5、本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀；
6、所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看；
7、本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零；

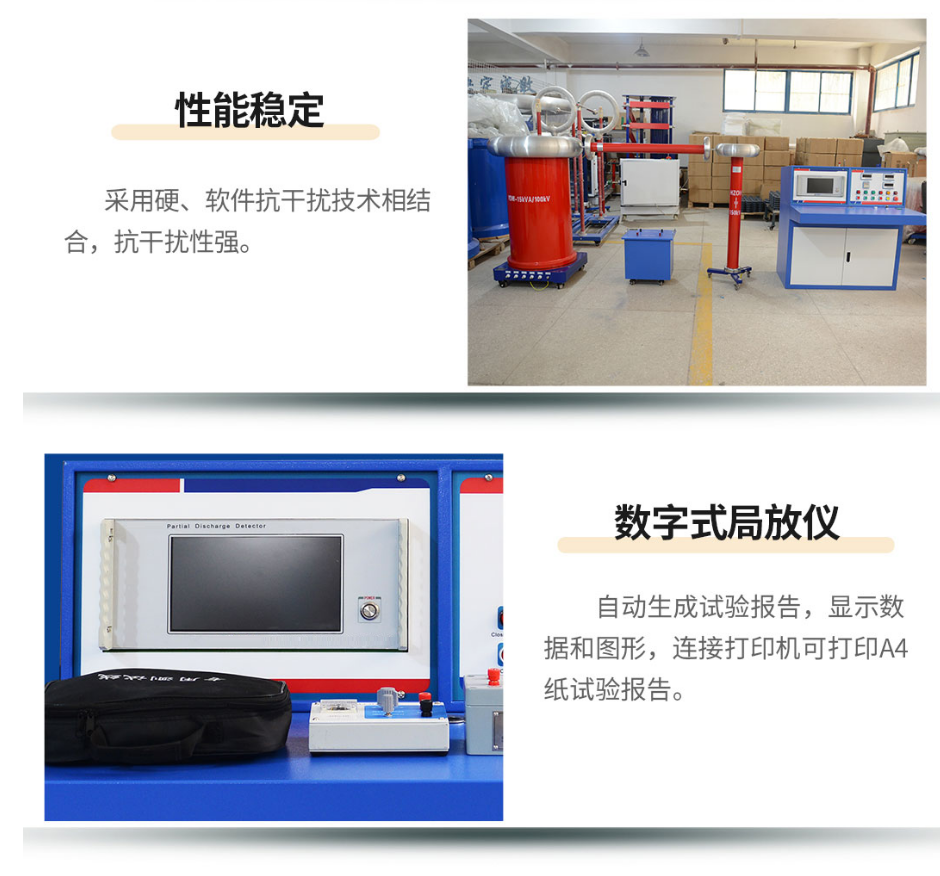

8、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強；
9、一體化集成式結構、人性化合理布局、外形美觀大氣；
10、可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖；

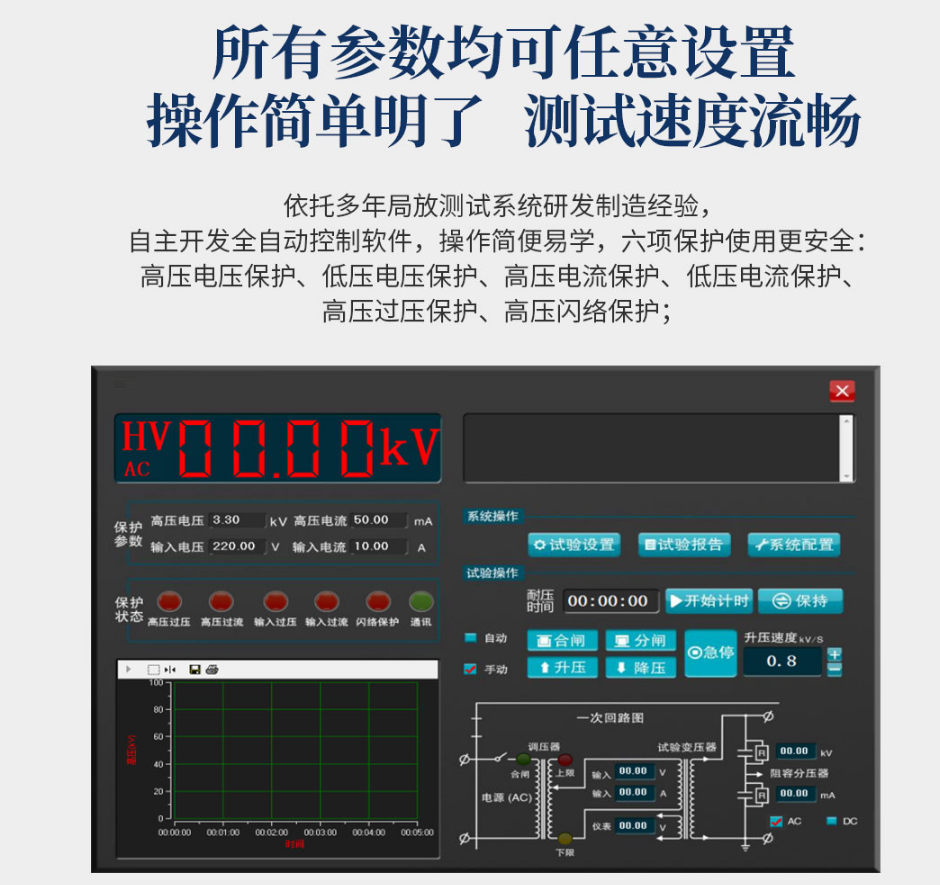

11、六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護；
12、自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙?jiān)囼?yàn)報告。
參數
1、額定功率：5kVA、10kVA、15kVA、20kVA、25kVA、30kVA；40kVA、50kVA、100kVA、200kVA、300kVA（可跟需定制）；
2、輸入電壓：380V，50Hz；
3、輸出電壓：0～300kV可調（可跟需定制）；
4、電壓精度：0.5%；
5、電流精度：0.5%；
6、輸出電壓頻率：50Hz；
7、控制方式：全自動計算機控制；
8、相數：?jiǎn)蜗啵?/span>
9、短路阻抗：≤5 %；
10、空載電流：≤10 %；
11、系統噪聲水平：≤65dB；
12、在額定電壓下局部放電量≤5pC。

合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車

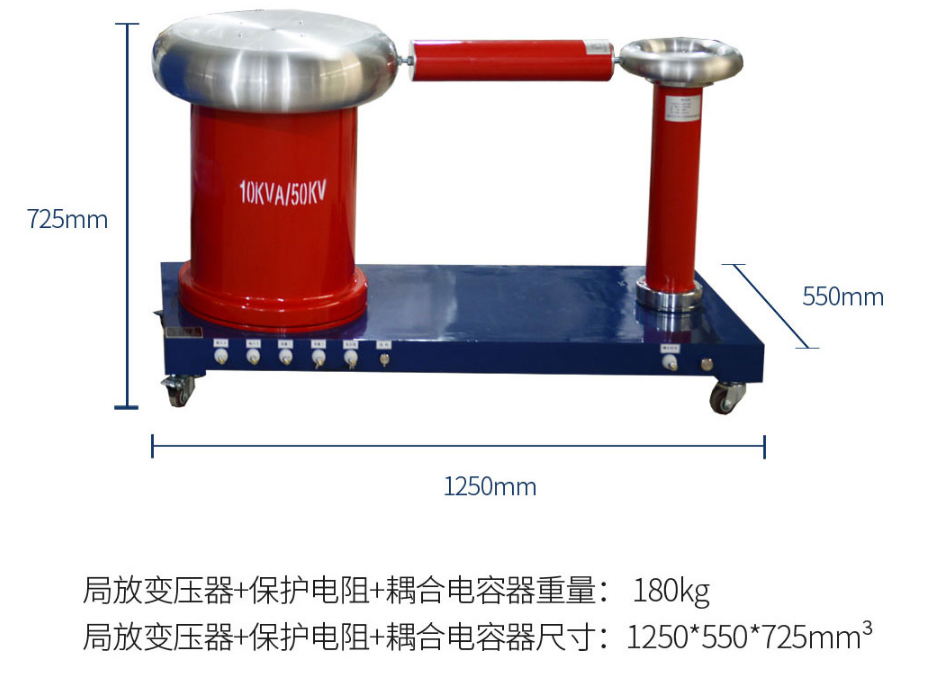

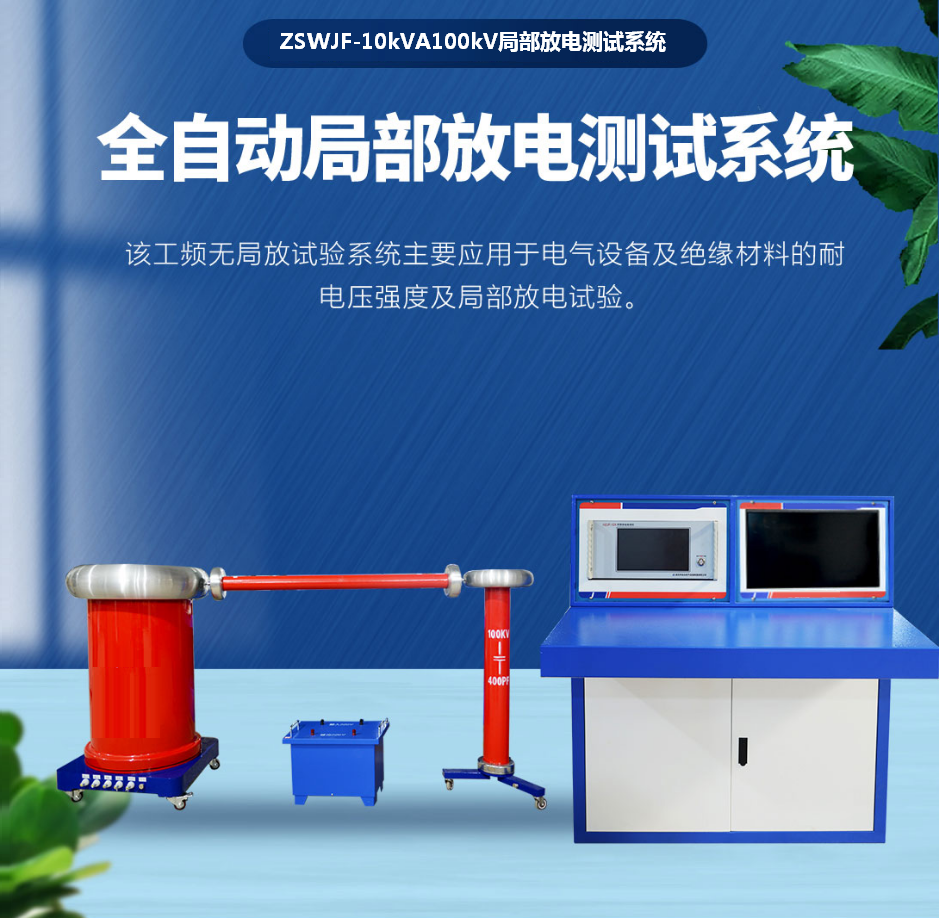

ZSWJF-10kVA/50kV局部放電測試系統

ZSWJF-10kVA/100kV局部放電測試系統

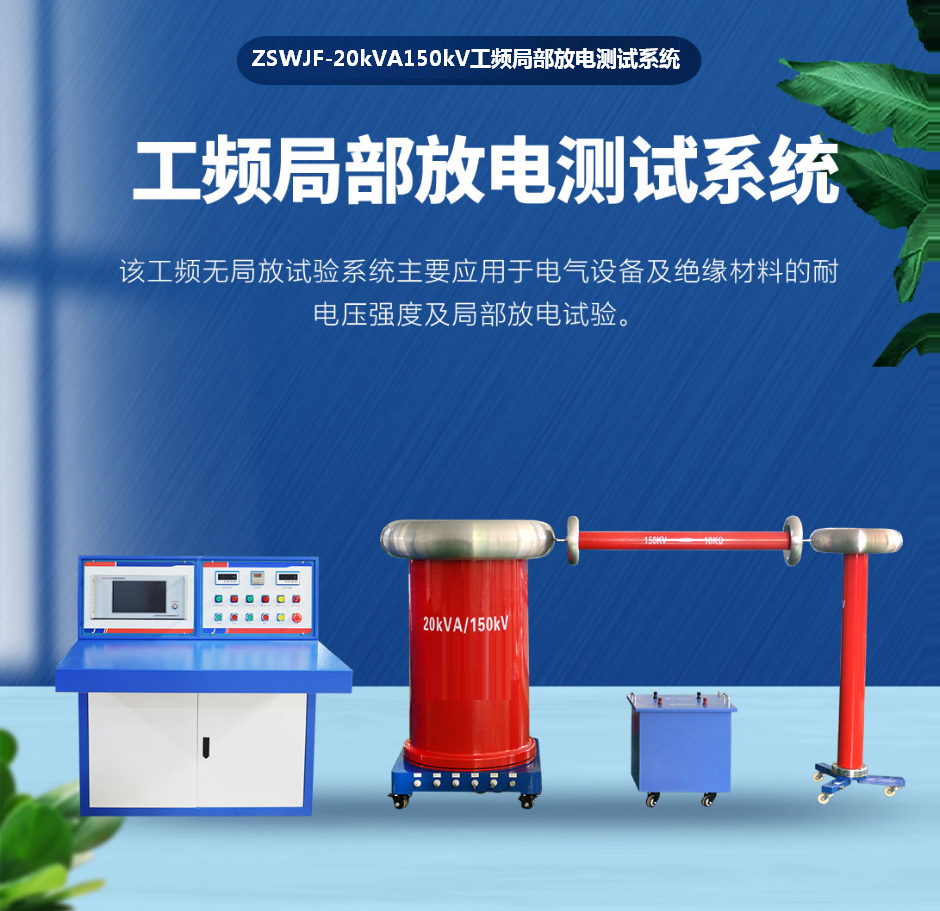

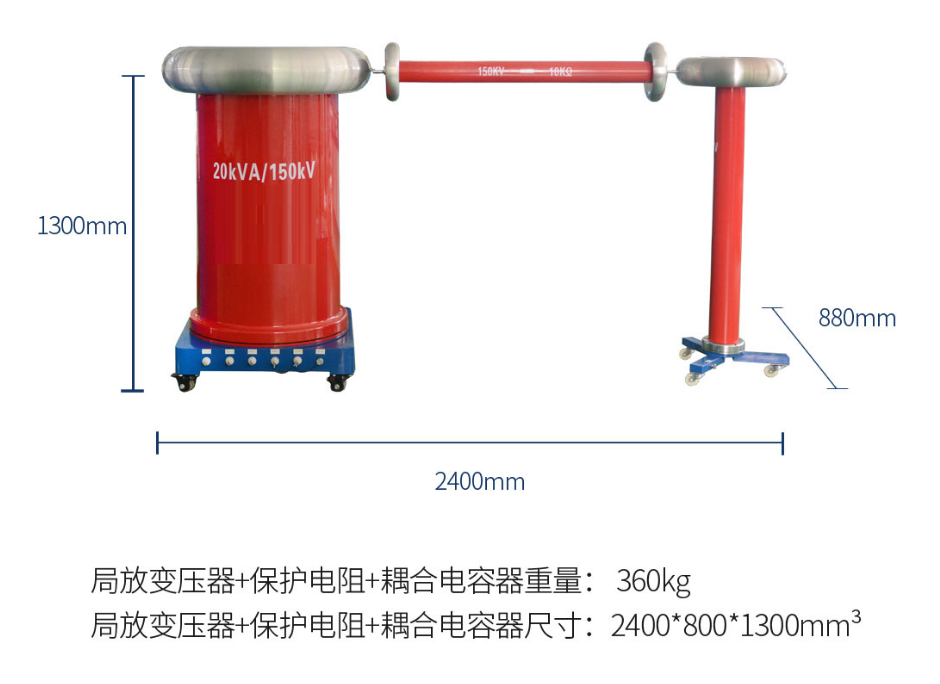

ZSWJF-20kVA/150kV工頻局部放電測試系統

ZSWJF-50kVA/150kV局部放電測試系統

服務理念

湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨，并嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制，將銷售服務工作納入企業管理范疇，堅持常抓不懈；

主動服務

公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商，是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知，幫助客戶降低成本、提高效率。滿足客戶的服務期望，不斷引導、開發和創造客戶消費需求；

差異化服務

公司細分供電系統、發電系統、用電單位和科研院所等，精心設計針對性營銷服務方案，打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針，完善服務系統，加強售前、售中、售后服務，對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決，使用戶感到極大方便；

高效服務

高效的服務為公司迎來效益，同時我們以服務促發展，以客戶為中心的服務體系，建立健全營銷渠道，優化服務流程，改善支撐手段，贏得了廣大客戶的信任，產品和服務贏得至高市場榮譽；

優質服務

公司推崇5S服務理念，引領服務先進理念，以親和、細致的服務感動客戶，尊重客戶，理解客戶，持續提供超越客戶期望的產品與服務，竭盡所能誠信天下，做客戶們永遠的伙伴。

服務流程

我們嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標，制定了規范管理制度，嚴格過程控制，保證產品質量，達到顧客滿意的質量方針，堅持"用戶第一"的原則，構建良好的銷售服務體系，為客戶提供優質的售前、售中及售后服務!

1. 尊敬的的用戶，不論您有何種需求：只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做；

2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答；

3. 了解您的訴求，建立產品服務記錄，并與您協商確定售后服務方式；

4. 如有需要，我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場；

5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟；

6. 工程師將現場指導您完成整個試驗過程，并對您提出的技術問題給予專業的解答；

7. 工程師還會為您購買的武漢中試產品進行全面檢測，如有故障，將一并解決；

8. 服務完成后請您對我們的服務提出寶貴的意見或建議，服務信息將同步到售后服務中心；

9. 售后服務中心將積極跟進服務進度，并定期跟蹤回訪。

售后服務承諾書

一、售前服務承諾

1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題；

2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出，并爭取您能在兩日內收到；

3. 提供合理報價。在2小時之內為您提供合理報價；

4. 提供考察接待。隨時接待您的考察，并盡力為您的考察工作提供各種便利條件。

二、售中服務承諾

1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議；

2. 自覺遵守合同法的規定，確保合同及技術協議順利履行；

3. 竭力按時按量為您提供優質產品，并采用最優運輸方式，確保您收到貨物完好無缺；

4. 積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持；

5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務；

6. 無論合同大小，所有客戶在價格及服務方面都是公平的。

三、售后限時服務承諾

1. 我們將按照客戶的要求提供相關的技術培訓和技術資料；

2. 產品有質量問題，三年免費保修，終生維護，有合同約定的按合同約定；

3. 我們保證在15分鐘內進行電話指導，由您自行排除設備的簡單故障；

4. 對于10公斤以下的儀器，在兩日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；

5. 對于10公斤以上的儀器，在三日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；

6. 我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級，有合同約定的除外。

服務相關說明

1. 我公司愿為用戶提供各種技術咨詢，當好參謀，并提供有關技術資料，如產品樣本、圖片、產品說明書；

2. 對于用戶來電、來函及來人詢價訪問，我公司將熱情接待，及時給予答復；

3. 我公司配有送貨專車，對于客戶確定合作之后，我們會選擇合理的物流送貨方式將產品安全送達規定地點；

4. 產品在運送過程中，如果由于運輸原因，致使產品損壞，我公司將與用戶協商解決辦法，直到達到用戶滿意為止；

5. 產品在貨物送達時，經驗貨如果發現有漏貨、錯貨或短貨等數量上問題，在接到通知后，將立即派人到現場進行服務和處理；

6. 在用戶使用過程中，如果發現由于我公司方面的責任引起的產品質量問題，我公司在接到通知后，保證在1小時內作出答復；對需要派工程師處理的，保證立即指派技術人員到達現場排除問題，不需要到現場服務的，一定當好參謀，為用戶提供最佳處理方案；

7、我公司派人到用戶現場服務的，應與用戶電話商定到達日期，假如由于某種客觀原因，不能如期到達，必須事前通知用戶，并說明原因或采取相應措施，保證用戶不受損失或把損失降到最低程度。

文件名	更新時間	點擊下載
ZSWJF無局放耐壓試驗系統（50KV-300KV）說明書	2022年02月22日	點擊下載
ZSWJF無局放耐壓試驗系統（50KV-300KV）PDF說明書	2022年02月22日	點擊下載

ZSWJF-10kVA/50kV局部放電測試系統		品牌:中試控股

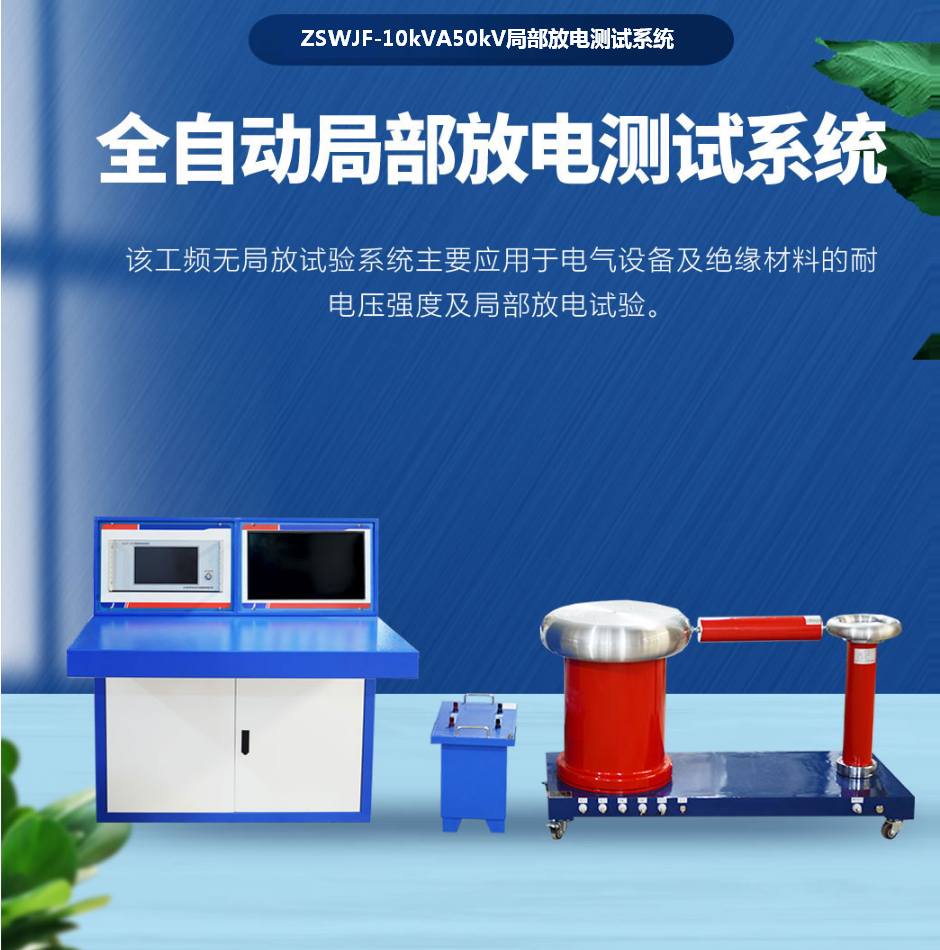

ZSWJF-10kVA/50kV局部放電測試系統
概述
適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。是我司研發的新型數字式局部放電檢測儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。
特點
1	全新一代工業嵌入式PC機，使用高性能軟硬件控制
2	采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠
3	控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾
4	全中文界面，操作簡單明了，適用面廣
5	本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀
6	所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看
7	本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零
8	采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強
9	一體化集成式結構、人性化合理布局、外形美觀大氣
10	可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖
11	六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護
12	自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙?jiān)囼?yàn)報告
參數
1	額定功率：10kVA
2	輸入電壓：220V，50Hz
3	輸出電壓：0～50kV可調
4	電壓精度：0.5%
5	電流精度：0.5%
6	輸出電壓頻率：50Hz
7	控制方式：全自動計算機控制
8	相數：?jiǎn)蜗?span>
9	短路阻抗：≤5%
10	空載電流：≤10%
11	系統噪聲水平：≤65dB
12	在額定電壓下局部放電量≤5pC

ZSWJF-10kVA/100kV局部放電測試系統		品牌:中試控股
ZSWJF-10kVA/100kV局部放電測試系統
概述
適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
特點
1	全新一代工業嵌入式PC機，使用高性能軟硬件控制
2	采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠
3	控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾
4	全中文界面，操作簡單明了，適用面廣
5	本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀
6	所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看
7	本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零
8	采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強
9	一體化集成式結構、人性化合理布局、外形美觀大氣
10	可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖
11	六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護
12	自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙?jiān)囼?yàn)報告
參數
1	額定功率：10KVA
2	輸入電壓：220V，50Hz
3	輸出電壓：0～100kv可調
4	電壓精度：0.5%
5	電流精度：0.5%
6	輸出電壓頻率：50Hz
7	控制方式：全自動計算機控制
8	相數：?jiǎn)蜗?span>
9	短路阻抗：≤5%
10	空載電流：≤10%
11	系統噪聲水平：≤65dB
12	在額定電壓下局部放電量≤3pC

ZSWJF-20kVA/150kV工頻局部放電測試系統		品牌:中試控股
ZSWJF-20kVA/150kV工頻局部放電測試系統
概述
適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。ZSWJF-20kVA/150kV工頻局部放電測試系統是我司研發的新型數字式局部放電測試系統 儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。
特點
1	全新一代工業嵌入式PC機，使用高性能軟硬件控制
2	采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠
3	控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾
4	全中文界面，操作簡單明了，適用面廣
5	本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀
6	所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看
7	本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零
8	采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強
9	一體化集成式結構、人性化合理布局、外形美觀大氣
10	可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖
11	六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護
12	自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙?jiān)囼?yàn)報告
參數
1	額定功率：20kVA
2	輸入電壓：380V，50Hz
3	輸出電壓：0～150kV可調
4	電壓精度：0.5%
5	電流精度：0.5%
6	輸出電壓頻率：50Hz
7	控制方式：全自動計算機控制
8	相數：?jiǎn)蜗?span>
9	短路阻抗：≤5%
10	空載電流：≤10%
11	系統噪聲水平：≤65dB
12	在額定電壓下局部放電量≤3pC

ZSWJF-50kVA/150kV局部放電測試系統		品牌:中試控股
ZSWJF-50kVA/150kV局部放電測試系統
概述
適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。ZSWJF局部放電測試系統是我司研發的新型數字式局部放電測試系統 儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。
特點
1	全新一代工業嵌入式PC機，使用高性能軟硬件控制
2	采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠
3	控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾
4	全中文界面，操作簡單明了，適用面廣
5	本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀
6	所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看
7	本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零
8	采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強
9	一體化集成式結構、人性化合理布局、外形美觀大氣
10	可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖
11	六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護
12	自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙?jiān)囼?yàn)報告
參數
1	額定功率：50kVA
2	輸入電壓：380V，50Hz
3	輸出電壓：0～150kV可調
4	電壓精度：0.5%
5	電流精度：0.5%
6	輸出電壓頻率：50Hz
7	控制方式：全自動計算機控制
8	相數：?jiǎn)蜗?span>
9	短路阻抗：≤5 %
10	空載電流：≤10%
11	系統噪聲水平：≤65dB
12	在額定電壓下局部放電量≤3pC

ZSWJF-25kVA/250kV局部放電測試系統		品牌:中試控股
ZSWJF-25kVA/250kV局部放電測試系統
概述
適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。ZSWJF局部放電測試系統是我司研發的新型數字式局部放電測試系統儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。
特點
1	全新一代工業嵌入式PC機，使用高性能軟硬件控制
2	采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠
3	控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾
4	全中文界面，操作簡單明了，適用面廣
5	本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀
6	所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看
7	本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零
8	采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強
9	一體化集成式結構、人性化合理布局、外形美觀大氣
10	可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖
11	六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護
12	自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙?jiān)囼?yàn)報告
參數
1	額定功率： 25kVA
2	輸入電壓：380V，50Hz
3	輸出電壓：0～250kV可調
4	電壓精度：0.5%
5	電流精度：0.5%
6	輸出電壓頻率：50Hz
7	控制方式：全自動計算機控制
8	相數：?jiǎn)蜗?span>
9	短路阻抗：≤5%
10	空載電流：≤10%
11	系統噪聲水平：≤65dB
12	在額定電壓下局部放電量≤5pC

ZSWJF-5kVA/50kV無局放工頻耐壓試驗系統		品牌:中試控股
適合于10kV開關柜的耐壓局放試驗要求
額定容量	5kVA
輸入電壓	AC：220V±10% 50Hz
輸入電流	22A
輸出電壓	AC：50KV
額定輸出電流	AC：100mA
耐壓時間設定	0.01s～9999h(任意調節)
局放量	額定電壓下小于2pC
使用環境	戶內使用
溫度范圍	-20℃～+40℃
相對濕度	<80%
最高海拔	1500m
安裝場所	無嚴重影響絕緣的氣體，蒸汽，灰塵，污垢，化學性沉積及其它爆炸和侵蝕性介質，無振動和顛簸，接地小于1歐姆

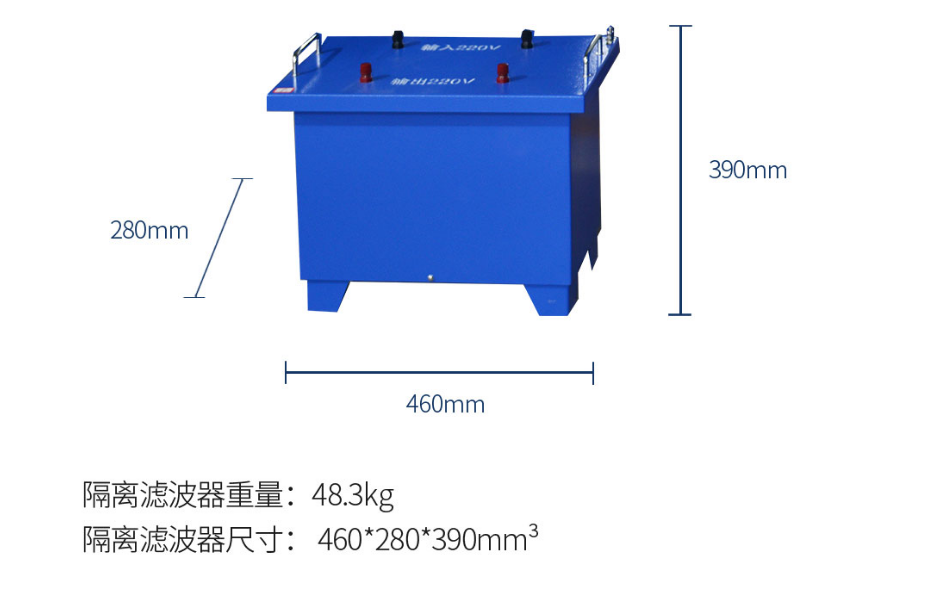

全套組成	本套工頻耐壓試驗系統由隔離濾波變壓器、無局放試驗變壓器、限流電阻數顯電動調壓器控制臺、無局放耦合電容分壓器等部分組成結構完整，保護安全可靠

ZSWJF-15（20）kVA/150kV無局放工頻耐壓試驗系統		品牌:中試控股
適合于35kV及以下開關柜的耐壓局放試驗要求
額定容量	20kVA
輸入電壓	AC：380V±10% 50Hz
輸入電流	52.6A
輸出電壓	AC：150kV
額定輸出電流	AC：0.133A
耐壓時間設定	0.01s～9999h(任意調節)
局放量	額定電壓下小于2pC
使用環境	戶內使用
溫度范圍	-20℃～+40℃
相對濕度	<80%
最高海拔	1500m
安裝場所	無嚴重影響絕緣的氣體，蒸汽，灰塵，污垢，化學性沉積及其它爆炸和侵蝕性介質，無振動和顛簸，接地小于1歐姆
全套組成	本套工頻耐壓試驗系統由隔離濾波變壓器、無局放試驗變壓器、限流電阻數顯電動調壓器控制臺、無局放耦合電容分壓器等部分組成結構完整，保護安全可靠

ZSWJF-50kVA/150kV無局放工頻耐壓試驗系統		品牌:中試控股
適合于35kV及以下開關柜的耐壓局放試驗要求
額定容量	50kVA
輸入電壓	AC：220V±10% 50Hz
輸入電流	50A
輸出電壓	AC：150kV
額定輸出電流	AC：0.2A
耐壓時間設定	0.01s～9999h(任意調節)
局放量	額定電壓下小于2pC
使用環境	戶內使用
溫度范圍	-20℃～+40℃
相對濕度	<80%
最高海拔	1500m
安裝場所	無嚴重影響絕緣的氣體，蒸汽，灰塵，污垢，化學性沉積及其它爆炸和侵蝕性介質，無振動和顛簸，接地小于1歐姆

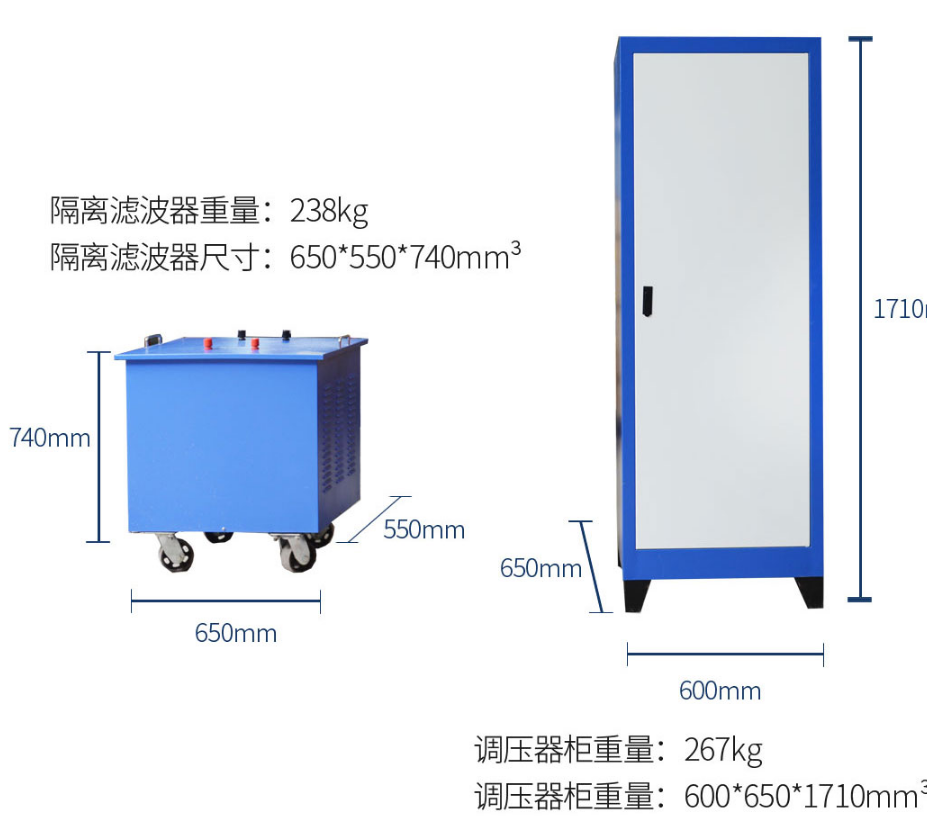

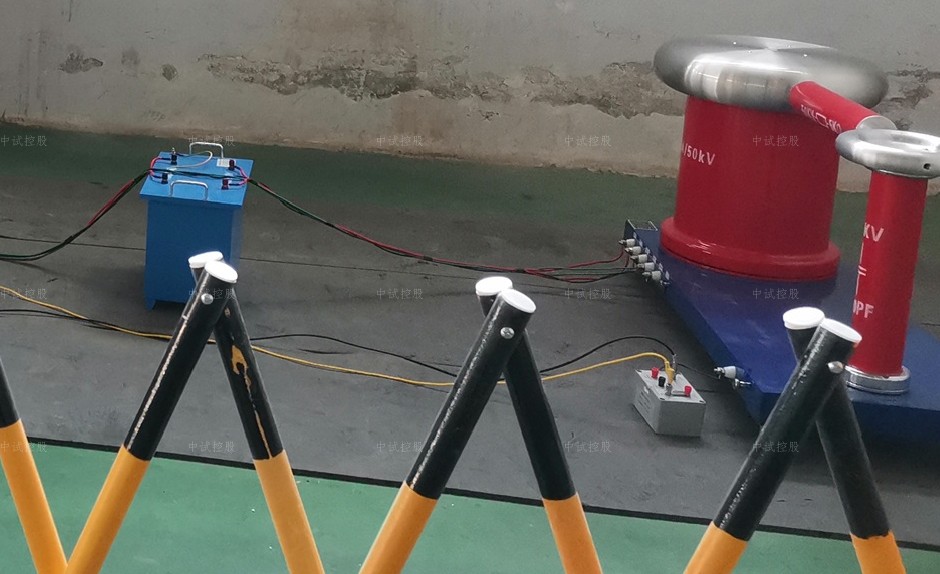

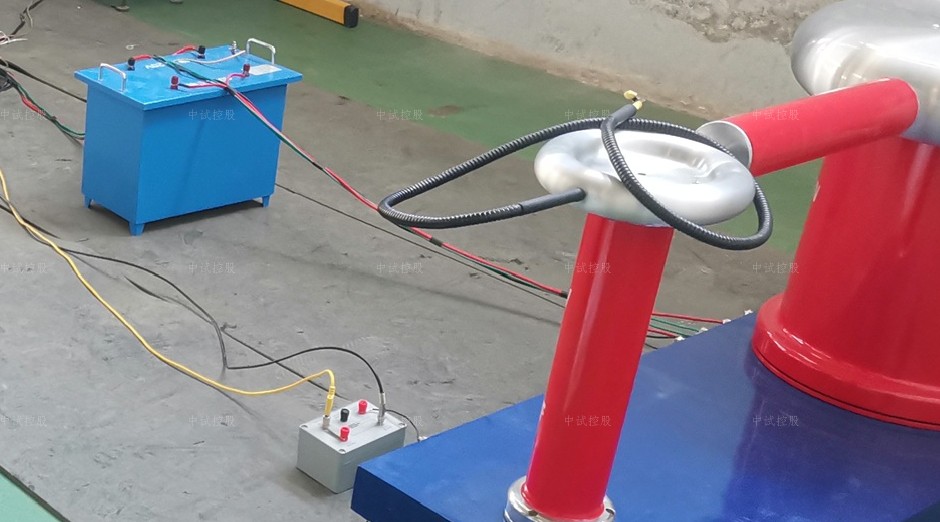

全套組成	本套工頻耐壓試驗系統由隔離濾波變壓器、無局放試驗變壓器、限流電阻數顯電動調壓器控制臺、無局放耦合電容分壓器等部分組成結構完整，保護安全可靠
